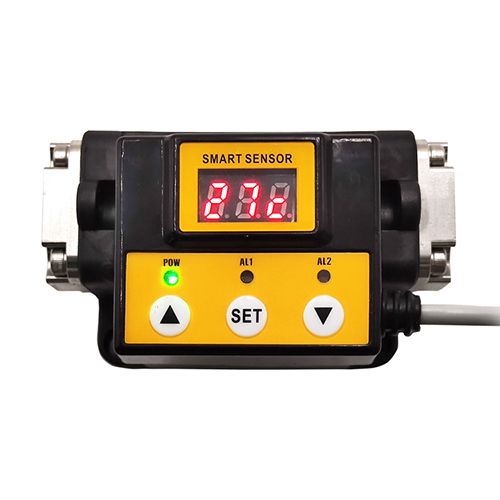

FXJ 流量溫度傳感器

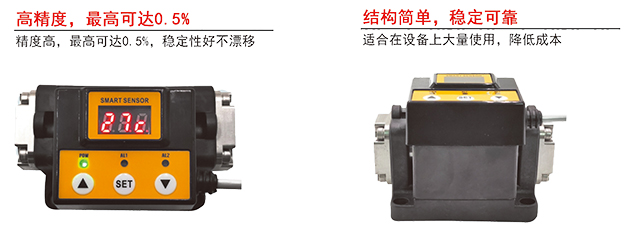

型號：FXJFXJ 流量溫度傳感器產品特點：
1、溫度和流量一體式傳感器
2、數碼LED；3位數顯示
3、溫度智能顯示報警接點輸出
4、流量智能顯示報警接點輸出
5、測量范圍寬，下限流速低
6、4-20mA，脈沖信號輸出
7、精度高，穩定可靠
8、耐結垢，耐腐蝕
8、壓力損失小，重復性好
技術參數
流量參數：
測量范圍：0.5-15L/min
精確度：0.5級、0.3級
溫度參數：
測量范圍：0-100℃、客戶定制
精確度：0.1℃
顯示：LED 3位
開關時間：NO：≤ 2S；OFF:≤ 2S （1-2S）
輸出：兩個報警接點，4-20mA，脈沖輸出（可設置）
報警接點類型：NPN，PNP
絕緣阻抗：100VDC時，50MΩ
工作電壓：24VDC
功耗：3W
殼體材質：ABS
接口材質:304不銹鋼
環境條件：-20-85℃% RH

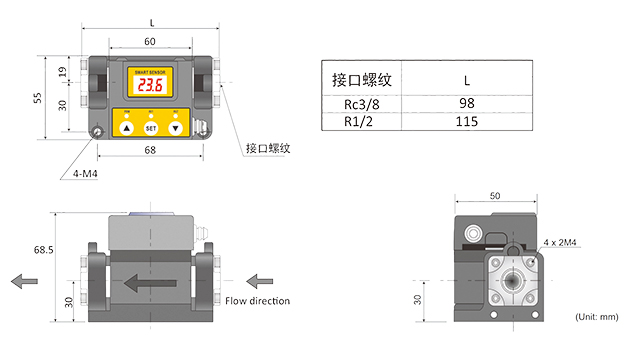

結構圖：

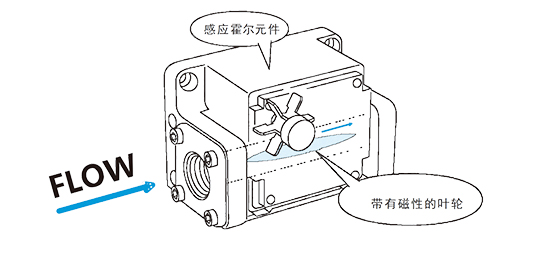

工作原理：
在傳感器內部的管道中裝有一個帶有磁性的小葉輪，當流體通過管道時，沖擊葉輪葉片，使葉輪發生旋轉，由于葉輪旋轉角速度與流體流速成正比，同時旋轉的葉輪會使感應霍爾開關產生一個與流量成正比的脈沖頻率，然后變送器再將脈沖頻率轉變?yōu)殡娦盘?hào)輸出，最后遠傳至顯示儀表，就能顯示出流體的瞬時流量和累計流量了。

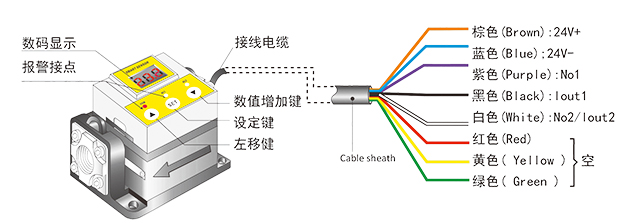

接線圖：

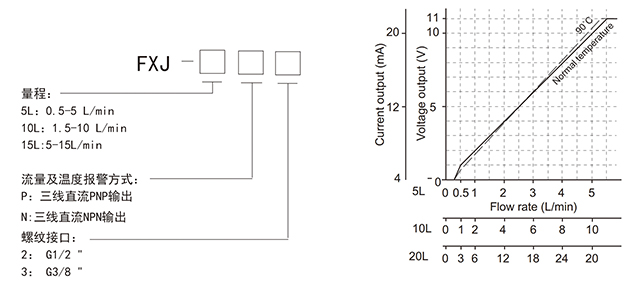

選型圖：
